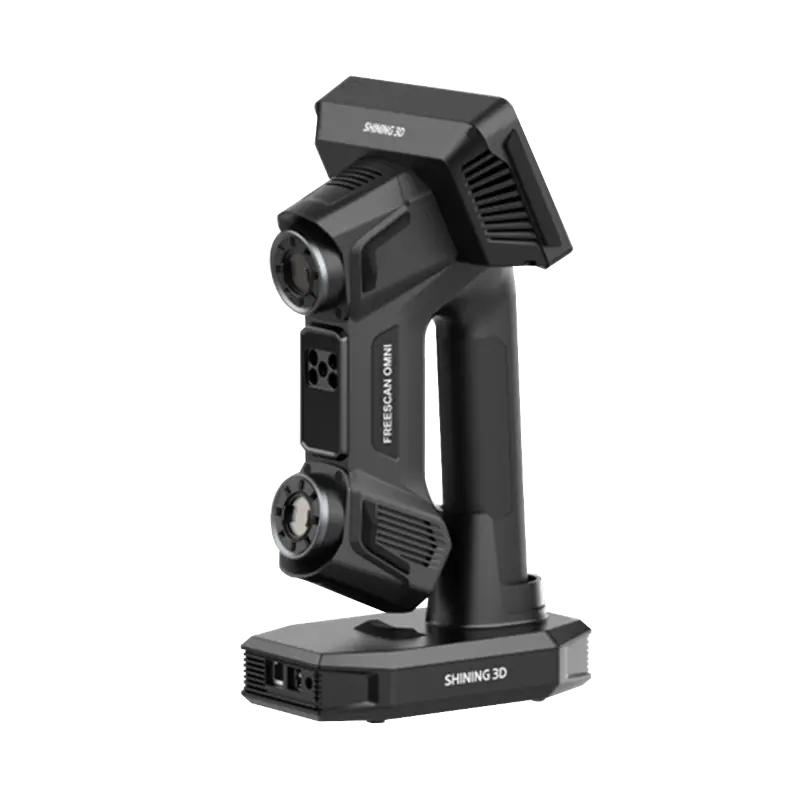

Shining 3D FreeScan Omni 3D-Scanner
| Technologie: 3D Scanner |
| Scantechnologie: Laser |
| Scanverfahren: Handheld |
| Hersteller: Shining3D |
| Artikel-Nr.: | SHWSH0109 |
| EAN: | 6970163083957 |
| Herstellernr.: |
Kostenloser Versand innerhalb Deutschlands ab 79,00 €
Breitwiesenstr. 28,
70565 Stuttgart
Deutschland
E-Mail: sales@shining3d.com
Das sind die gesetzlichen Vertreter des Herstellers in der EU. Sie stellen sicher, dass das Produkt alle geltenden Sicherheitsvorschriften erfüllt.
Shining3D FreeScan Omni 3D-Scanner
Multi-Laser Handheld
Eigenständiger 3D-Scanner für prüffähige Metrologie
- Scan-To-Inspection am Scanner
- Eigenständiges und kabelloses Design
- PTB-zertifiziertes Inspektionsmodul
- Messtechnische Genauigkeit
- Integrierte Video-Photogrammetrie
- Multi-Mode & Hochleistung
- Blauer Laser und IR VCSEL
- Shining 3D Inspect Software included
Messtechnische
On-Scanner-Ispektion
Vom Scannen und Vernetzen bis hin zur Prüfung und Berichterstellung wird jeder Schritt nahtlos direkt am Scanner ausgeführt. Mit voreingestellten Vorlagen und einer intuitiven Benutzeroberfläche kann das Personal das Teil einfach scannen und erhält sofortige, konsistente Berichte - für eine effiziente und skalierbare Qualitätskontrolle.
Integrierte PTB-zertifizierte Software
Automatisierte und intuitive Inspektion
Mühelose Berichterstellung und Export

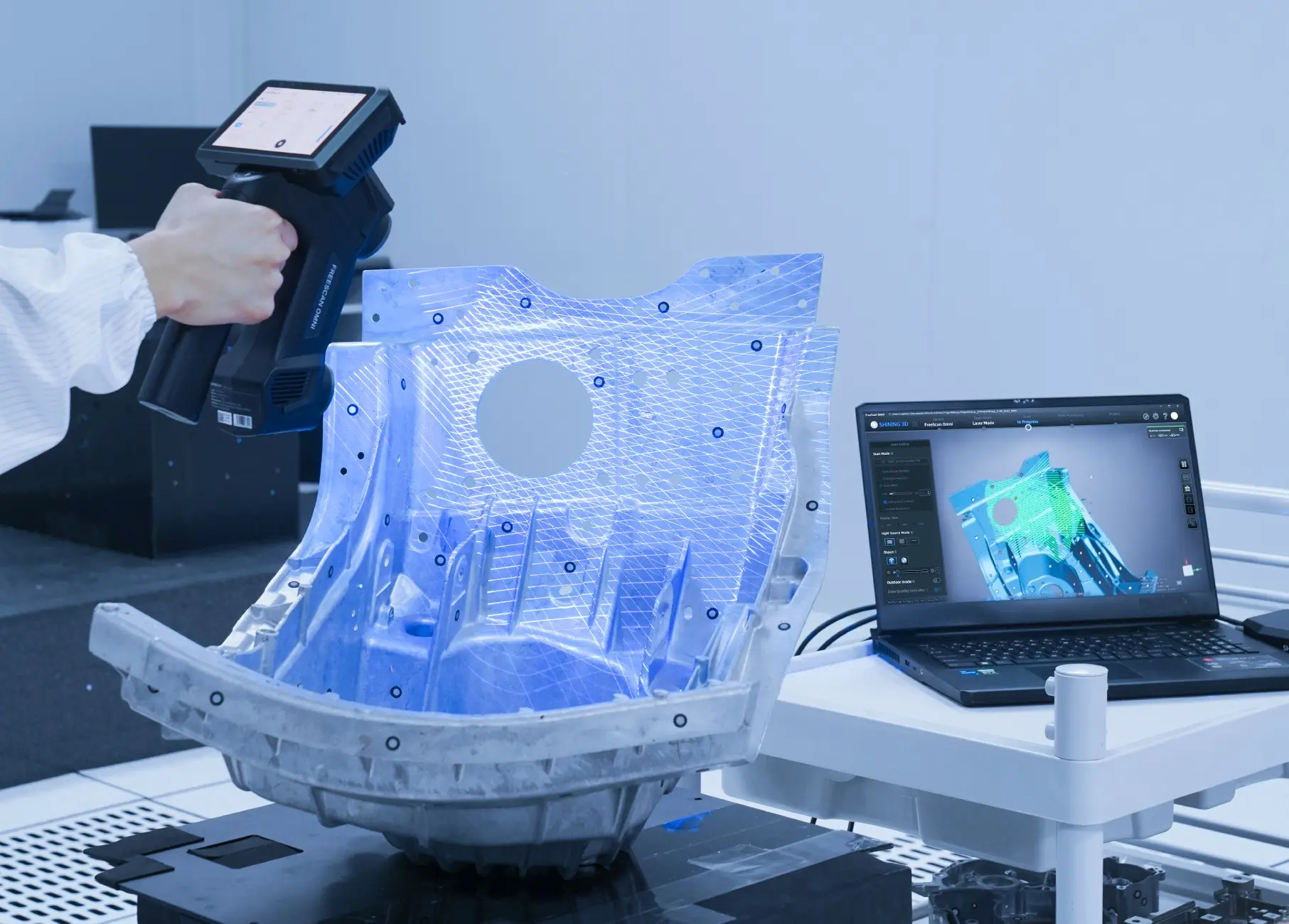

Entwickelt für die Qualitätskontrolle vor Ort
Zertifizierte messtechnische Genauigkeit:
Zuverlässige volumetrische Genauigkeit von 0,02 + 0,03 mm/m für verlässliche und konsistente Messergebnisse.
Unglaublich schnelle Leistung:
Das System wird von einem Hochleistungsprozessor angetrieben und nutzt ein Edge-basiertes Computermodul für schnelles 3D-Scannen und Datenverarbeitung, was die Effizienz des Arbeitsablaufs erheblich verbessert.

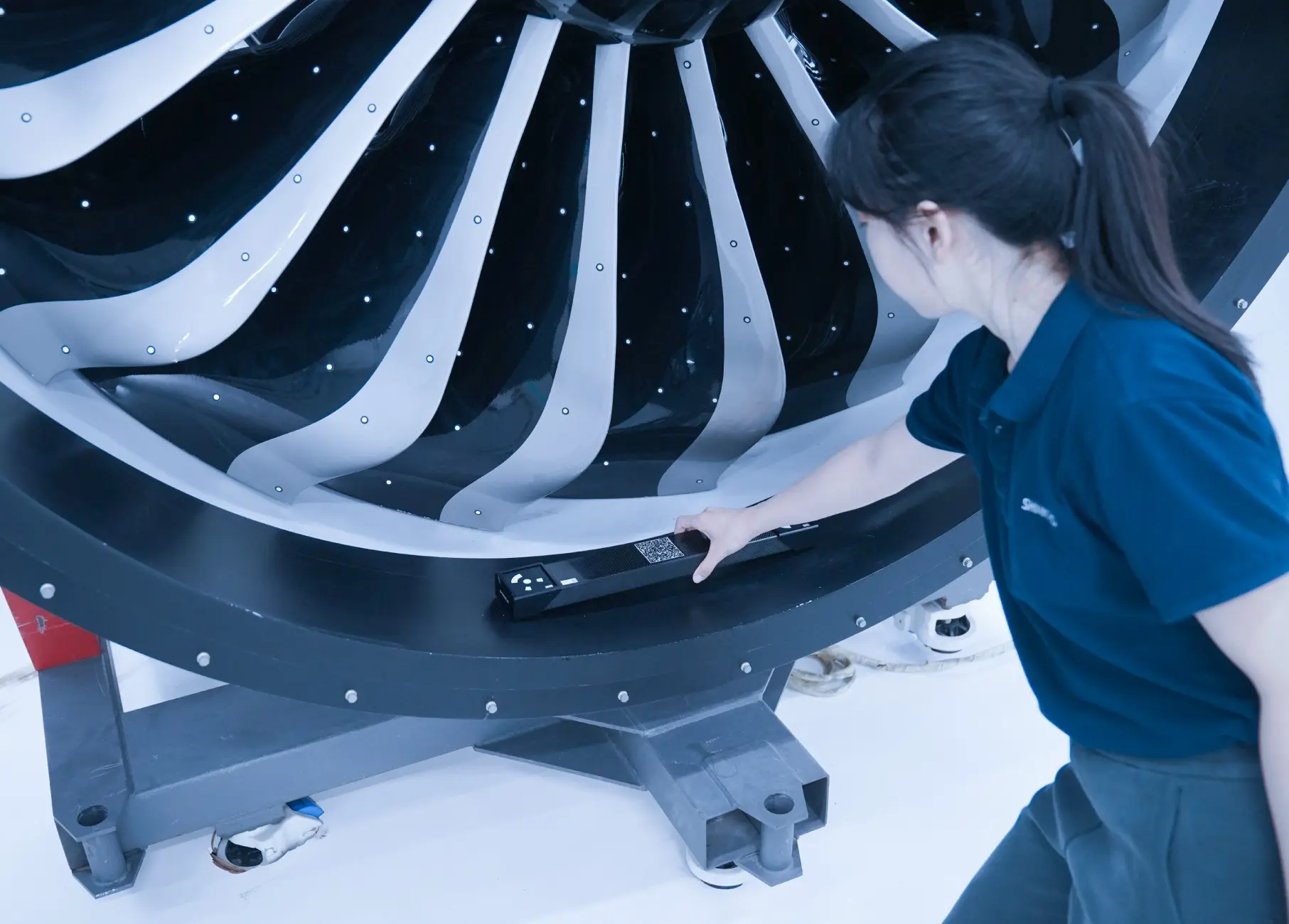

Video-Photogrammetrie (VPG)
FreeScan Omni verfügt über die patentierte Video-Photogrammetrie (VPG) von SHINING 3D, die kodierte Marker überflüssig macht. Durch die Integration der Photogrammetrie-Technologie mit einem Kalibrierungsstab ermöglicht sie die Echtzeit-Verifizierung von Markern durch Videoaufnahmen. Dies gewährleistet eine konsistente volumetrische Genauigkeit und rationalisiert den Einrichtungsprozess für ein effizientes Scannen von großen Objekten.

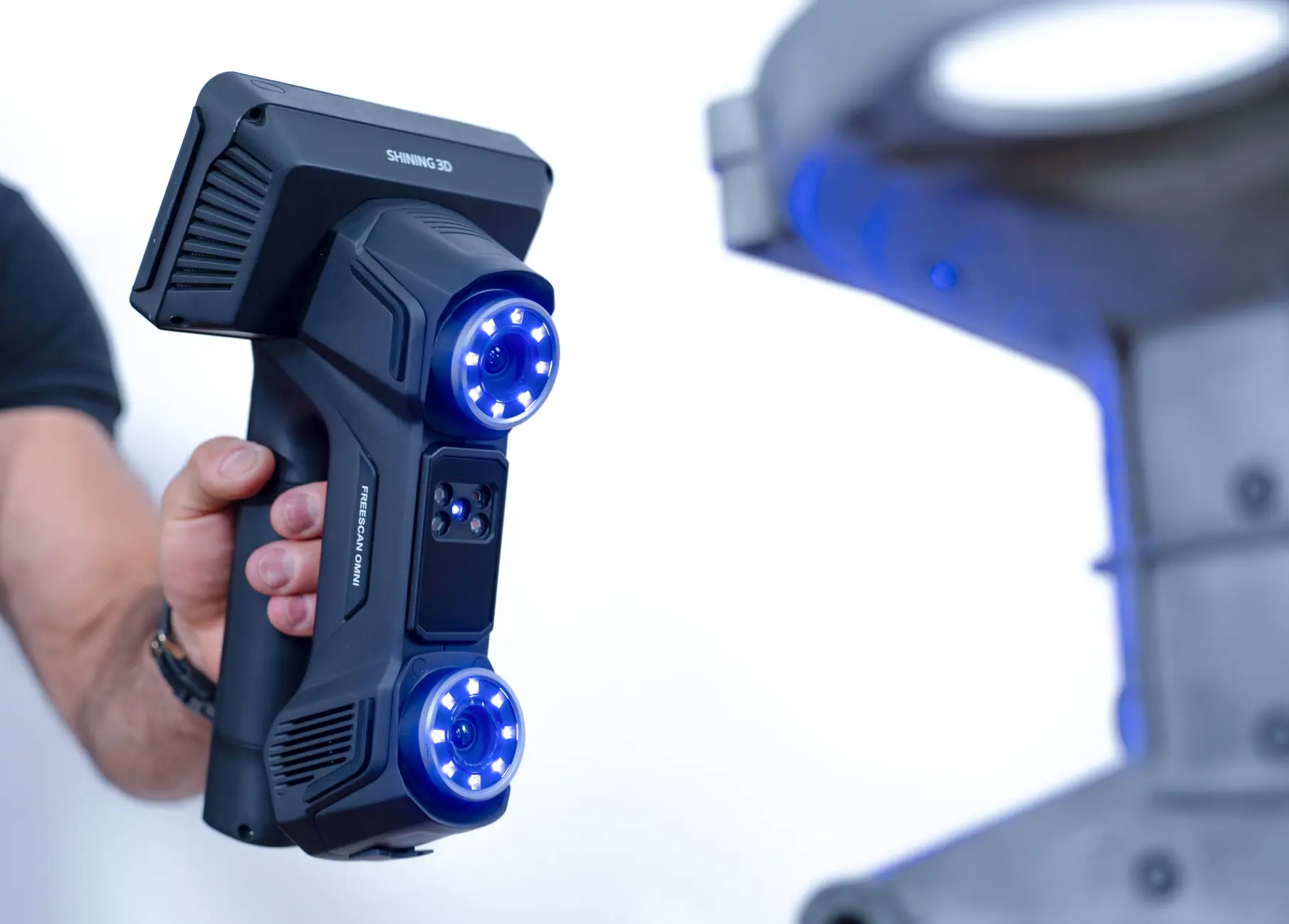

Grenzenlose Mobilität
FreeScan Omni ist vollständig kabellos und macht Strom- und Datenkabel überflüssig. Scannen, Verarbeitung und Inspektion laufen vollständig über das Gerät. Abnehmbare Akkus ermöglichen einen nahtlosen Austausch ohne Ausfallzeiten.

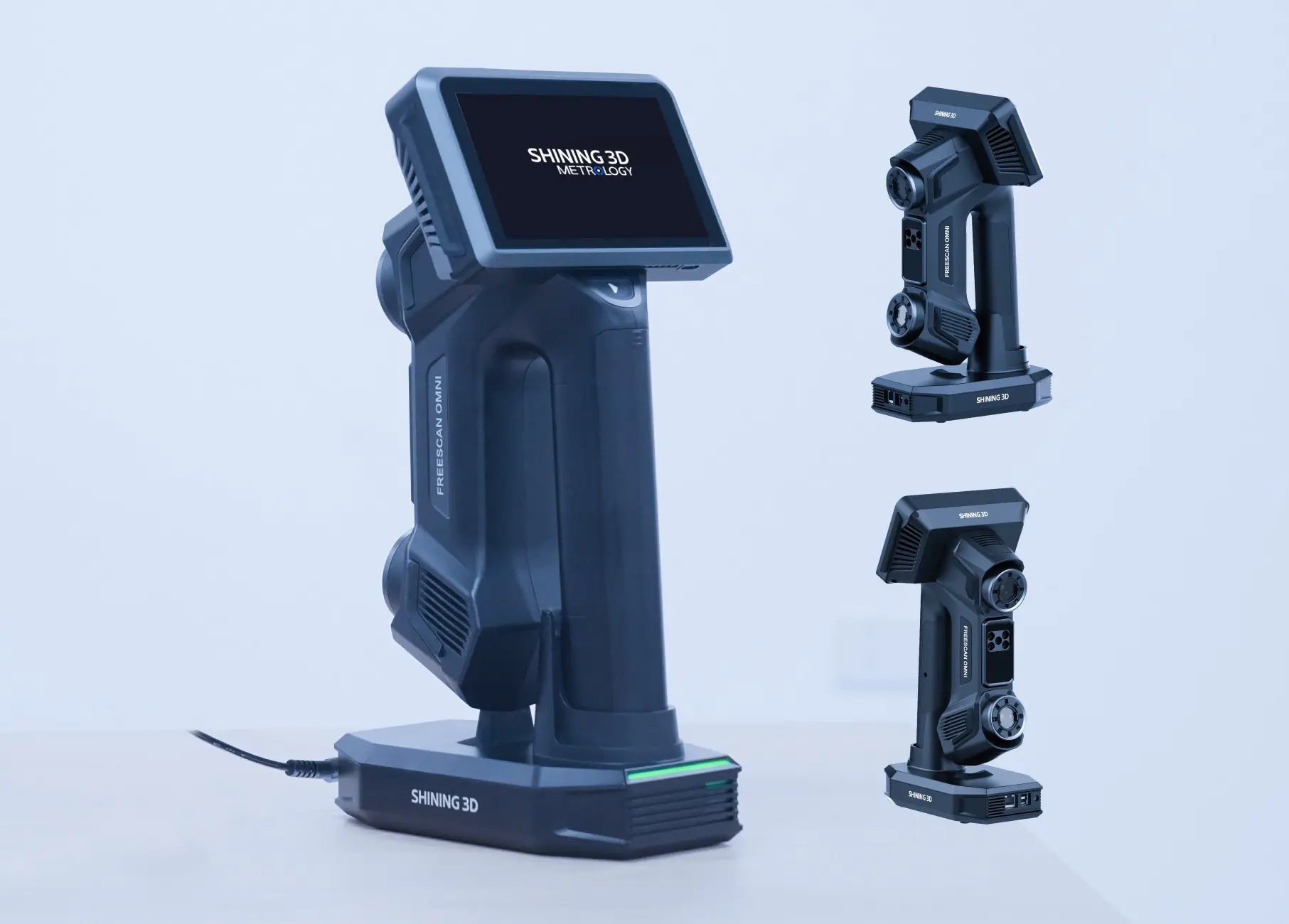

Strom- und Wi-Fi-Set in einem Dock
- Schneller Energieschub - immer einsatzbereit.
- Automatische Netzwerkeinrichtung - einmal andocken und schon ist die Verbindung hergestellt.
Mehrere Scan-Modi für den industriellen Einsatz
Hochgeschwindigkeits-Scanmodus
mit 93 Laserlinien für Gesamtscans
Detail-Scanmodus
mit 25 parallelen Laserlinien
Tiefentaschen-Scanmodus
mit 1 Laserlinie
IR-Schnellscanmodus
für schnelle Scans ohne Marker

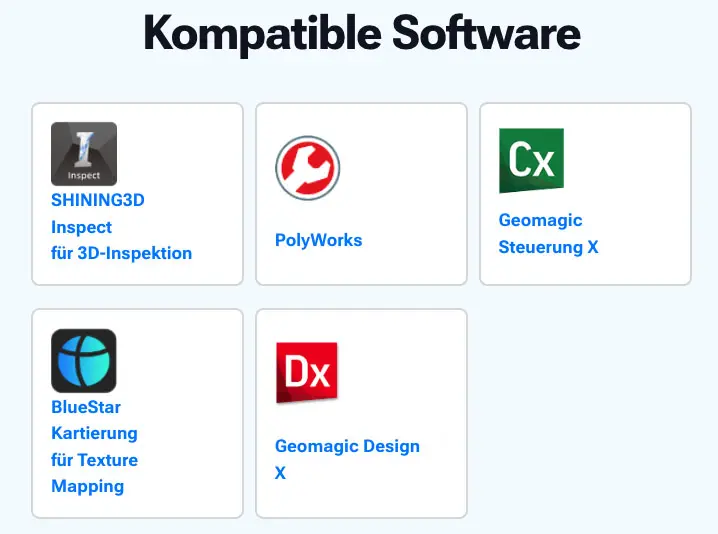

FreeScan Omni Software
Fortschrittliche Software für nahtlose 3D-Messungen
Modul Inspektion
Integriertes, von der PTB zertifiziertes Prüfmodul für eine zuverlässige und qualitativ hochwertige Vollformatprüfung.
Echtzeit-Anzeige von Mesh-Daten
Zeigt die Netzdaten während des Scanvorgangs in Echtzeit an, verbessert die visuelle Qualität und spart Zeit beim späteren Vernetzen.
AI Feature-Erkennung
Die intelligente Grenzflächenerkennung ermöglicht ein schnelles, genaues Scannen und Messen von runden und quadratischen Löchern und liefert hochpräzise Lochdaten.
Hohe Detailgenauigkeit
Erfassen Sie bei Bedarf erweiterte, detailreiche Daten in bestimmten Bereichen des Scans.
Vorteile
- Scan-To-Inspection am Scanner
- Kabellos & Standalone
- Zertifiziertes Inspektionsmodul (PTB)
- Messtechnische Genauigkeit
- Video-Photogrammetrie integriert
- Multi-Mode & Hochleistung
- Blauer Laser & IR VCSEL
- Shining 3D Inspect Softwareim Lieferumfang
Lieferumfang
- 1x SHINING FreeScan Omni 3D-Scanner,
Wichtig: Die auf einigen Bildern gezeigten Zubehörteile, Computer und 3D-Modelle gehören nicht zum Lieferumfang!
Technische Daten
Hochgeschwindigkeits-Scan Enthalten (93 Laserlinien) | VCSEL
Tiefe Taschen scannen Enthalten (1 Laserlinie)
Ausführlicher Scan Inklusive (25 parallele Laserlinien)
VPG Enthalten (keine kodierten Marker erforderlich)
Genauigkeit 0.02 mm
Genauigkeit der volumetrischen Ausdehnung mit VPG 0,02 + 0,015 mm/m
Volumetrische Genauigkeit 0,02 + 0,03 mm/m
Auflösung 0,01 ~ 10 mm
Scan-Geschwindigkeit 7.619.000 Punkte/s
Max. FOV 580 x 650 mm
Tiefenschärfe 830 mm (170 ~ 1000 mm)
Verbindung Drahtloser und kabelgebundener Modus
Nettogewicht ≤1,1 kg
Zertifizierungen CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
Abnahmetest VDl/VDE 2634 Teil3 (zertifiziert in einem nach ISO 17025 zertifizierten Genauigkeitslabor)
